## Visão Geral

Configuração de balanças rodoviárias para captura de peso no módulo Cerealistas do ERP Teorema. O documento cobre os requisitos de hardware, o procedimento de teste de comunicação via Hyper Terminal, a configuração do arquivo `teorema_balanca.ini` e os parâmetros sugeridos para os 13 modelos homologados.

## Pré-requisitos de Hardware e Software

Para o correto funcionamento do sistema, o computador deve atender aos requisitos mínimos:

- Processador Pentium IV ou superior; AMD 2.0 GHz ou superior
- Memória RAM de 2 GB ou mais
- Disco rígido de 120 GB ou mais
- Sistema Operacional Windows XP ou Windows 8
- Resolução de vídeo de 1280 x 720 ou superior
- Energia elétrica filtrada, estabilizada e aterrada
- Antivírus ativo e rotina de backup configurada

## Instruções Gerais

- O sistema Teorema possui 13 modelos de balanças rodoviárias homologados para uso com o módulo Cerealistas; a lista completa consta na seção **Modelos de Balança Atendidos**.
- Antes de iniciar a configuração, realize teste de conexão usando o Hyper Terminal. Se possível, contate o técnico da balança para obter todos os parâmetros de comunicação em uso — isso elimina a tentativa e erro e reduz o tempo de desenvolvimento.
- Abra um chamado anexando os resultados do teste de comunicação via Hyper Terminal. Inclua todas as informações necessárias ao desenvolvimento: base de dados, nome da empresa, entre outros.
- Prossiga com as instruções de configuração após retorno do chamado com o desenvolvimento concluído.

Para reportar problemas com o sistema ou sugerir melhorias, abra um chamado pelo botão ![Botão de abertura de chamado na barra de ferramentas do sistema](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-02.png) na barra de ferramentas, informando o contato e uma descrição clara e objetiva.

## Testar a Conexão com Hyper Terminal

O Hyper Terminal permite capturar as informações de comunicação da balança. Balanças de mesma marca e modelo podem apresentar diferenças na leitura, por isso o teste individual é necessário.

**1.** Realize a conexão física da balança com o computador.

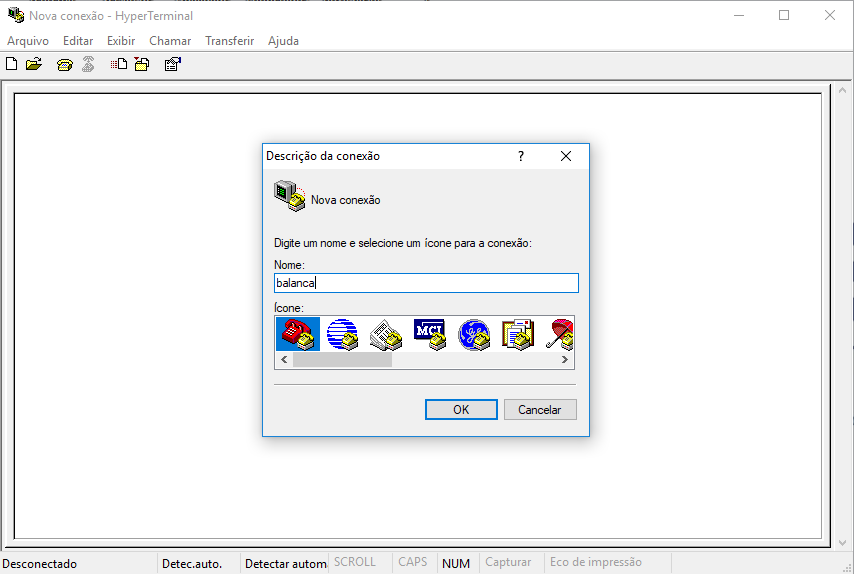

**2.** Abra o Hyper Terminal do Windows e inicie uma nova conexão. Na janela **Descrição da conexão**, informe um nome (por exemplo, `balanca`) e clique em **OK**.

![Hyper Terminal — janela "Descrição da conexão" com campo Nome preenchido como "balanca" e botões OK e Cancelar](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-03.png)

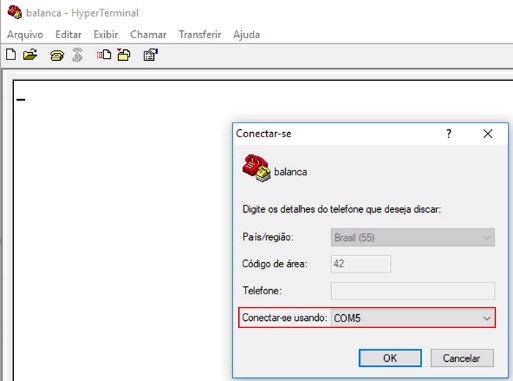

**3.** Na janela **Conectar-se**, selecione a porta de comunicação a ser utilizada pela balança no campo **Conectar-se usando** (exemplo: `COM5`) e clique em **OK**.

![Hyper Terminal — janela "Conectar-se" com campo "Conectar-se usando" definido como COM5](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-04.jpeg)

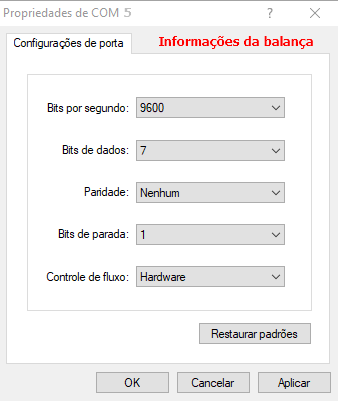

**4.** Na janela **Propriedades de COM** > aba **Configurações de porta**, teste as opções de bits por segundo até ocorrer comunicação. A maioria das balanças funciona a 9600 bits por segundo; algumas funcionam a 4800. Clique em **Aplicar**.

![Hyper Terminal — aba "Configurações de porta" com campos Bits por segundo (9600), Bits de dados (7), Paridade (Nenhum), Bits de parada (1), Controle de fluxo (Hardware) e botão Restaurar padrões](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-05.png)

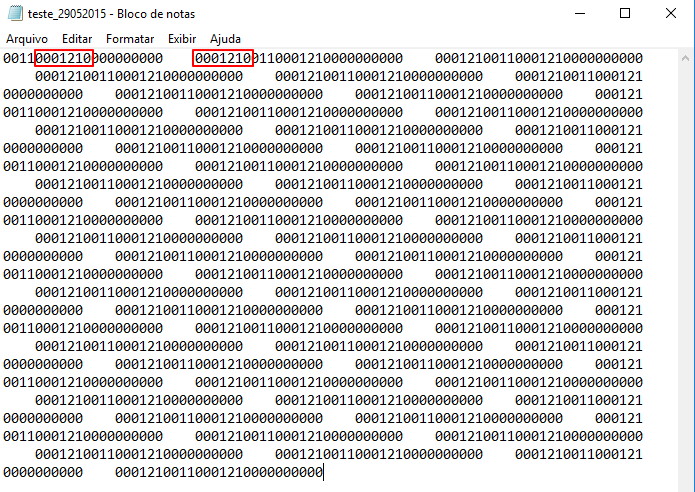

**5.** Se houver comunicação, a tela do Hyper Terminal exibirá as leituras da balança. Se não houver, ficará em branco. No arquivo de retorno, verifique:

- Compatibilidade entre o peso indicado no display da balança e o valor no arquivo;
- Número de casas decimais para o peso;
- Marcação utilizada para nova leitura.

![Bloco de notas exibindo arquivo de teste da conexão com sequência de dados da balança (exemplo: "0011 0001210 0000000 0001210...")](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-06.png)

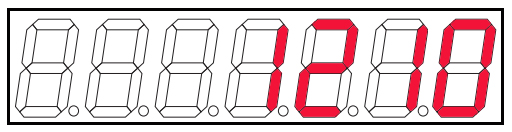

**6.** Verifique o peso no display físico da balança para confirmar a compatibilidade com a leitura do Hyper Terminal.

![Display de 7 segmentos da balança de pesagem exibindo o valor 12,0 (dígitos "12.0" acesos em vermelho)](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-07.jpeg)

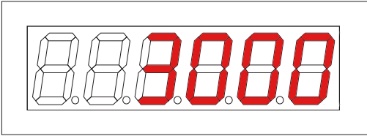

Algumas balanças possuem a mesma configuração de porta, mas diferem no formato do peso na leitura. Exemplo: `...0000001100300011003000...` — o tamanho do campo é 6 e o peso sempre vem após o número `11`.

![Display de 7 segmentos de balança exibindo o valor 30,00 (dígitos "30.00" acesos em vermelho)](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-08.jpeg)

## Enviar Resultado dos Testes para a Teorema

Em chamado, anexe os resultados do teste de comunicação do Hyper Terminal (arquivo de leitura sem sujeira e print da tela de configuração de porta) para que a equipe de desenvolvimento da Teorema realize as configurações internas do sistema. Inclua todas as informações necessárias: base de dados, nome da empresa, entre outros.

## Configurar o Arquivo teorema_balanca.ini

No diretório `C:\Windows` da máquina, abra o arquivo `teorema_balanca.ini` e informe o **Modelo** da balança e a respectiva **Porta** de comunicação.

> **Nota:** Use a grafia das informações da balança exatamente como descrita na seção **Modelos de Balança Atendidos**, respeitando maiúsculas e minúsculas e a ausência de acentuação e cedilha.

![Bloco de notas com o arquivo Teorema_Balanca aberto, exibindo a seção "[Dados da Balanca Automacao]" com os campos Modelo=Jundiai, Porta=COM5, Baudrate=9600, Databits=8, Parity=0, Stopbits=0, Hand=0, Timeout=2000, Ativa=S](https://teorema-spaces.nyc3.digitaloceanspaces.com/base_conhecimento/2023-arquivo/instrucoes-balanca/instrucoes-balanca-09.png)

## Modelos de Balança Atendidos

O sistema Teorema possui 13 modelos de balanças rodoviárias homologados para uso com o módulo Cerealistas. As configurações abaixo são sugestões para o teste de conexão.

**Toledo**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Par (prEven)
- Bits de parada: 2 (sbTwoBits)

**Saturno**

- Bits por segundo: 4800
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 2 (sbTwoBits)

**SaturnoCBR140**

- Bits por segundo: 4800
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**SaturnoSBR140**

- Bits por segundo: 4800
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**Muller**

- Bits por segundo: 1200
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**Jundiai**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**Digitron**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**SP6000**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 2 (sbTwoBits)

**EPMSP6000**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 2 (sbTwoBits)
- Controle de fluxo: Nenhum (fcNone)

**EPMSP4000**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 2 (sbTwoBits)

**SP4000**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**SP4001**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)

**SP4002**

- Bits por segundo: 9600
- Bits de dados: 8 (dbEight)
- Paridade: Nenhuma (prNone)
- Bits de parada: 1 (sbOneStopBit)
